简体 中文MRL vs MR : choisir le bon ascenseur pour votre projet
Lors de la planification d’un projet de bâtiment moderne, l’une des décisions les plus critiques consiste à sélectionner le système d’ascenseur approprié. Le choix entre les ascenseurs sans salle des machines (MRL) et les ascenseurs avec salle des machines (MR) traditionnels a un impact significatif sur les coûts de construction, l'efficacité de l'aménagement du bâtiment, les exigences de maintenance et les dépenses d'exploitation à long terme. Ce guide complet explore les différences fondamentales, les avantages et les inconvénients des deux systèmes pour vous aider à prendre une décision éclairée et adaptée aux besoins spécifiques de votre projet.
Les ascenseurs pour passagers ont considérablement évolué au cours des deux dernières décennies. L’émergence de la technologie MRL représente un changement de paradigme dans la philosophie de conception des ascenseurs, remettant en question l’approche conventionnelle qui dominait l’industrie depuis près d’un siècle. Comprendre ces distinctions est essentiel pour les architectes, les ingénieurs, les promoteurs et les gestionnaires d'installations qui cherchent à optimiser leurs investissements dans le bâtiment.
Comprendre les ascenseurs traditionnels de salle des machines (MR)
L'architecture d'ascenseur conventionnelle
Les ascenseurs traditionnels pour salles de machines représentent la norme établie en matière de transport vertical. Dans cette configuration, le moteur, le contrôleur et les composants mécaniques de l'ascenseur sont hébergés dans une salle des machines dédiée, généralement située directement au-dessus de la cage d'ascenseur ou dans un espace adjacent au dernier étage du bâtiment.
Composants clés des systèmes MR
Le système d’ascenseur MR traditionnel comprend plusieurs éléments essentiels :
- Machine de traction (ensemble moteur et boîte de vitesses)
- Système de freinage pour la sécurité et la puissance de maintien
- Réas à câble et rails de guidage
- Armoire de commande et système de distribution électrique
- Espace de salle des machines dédié (généralement 80 à 120 mètres carrés)
- Opérateurs de portes hydrauliques ou mécaniques
- Dansterrupteurs de sécurité et systèmes de surveillance
Principes opérationnels
Dans un système MR, la machine de traction utilise des câbles en acier pour soulever et abaisser la voiture. Le moteur fonctionne à une vitesse relativement faible (généralement 30 à 50 tr/min), offrant un fonctionnement fluide et fiable. La boîte de vitesses multiplie le couple, permettant un levage efficace de charges lourdes. Le frein s'enclenche automatiquement lorsque la voiture s'arrête, offrant une capacité de maintien sûre même en cas de panne de courant. Cette conception éprouvée a gagné une confiance généralisée dans les applications résidentielles et commerciales du monde entier.
Considérations relatives à l'espace et à l'emplacement
Une salle des machines dédiée nécessite un espace au sol important, généralement équivalent à l'empreinte au sol d'un appartement complet ou d'un bureau. Cet espace doit être maintenu dans des conditions environnementales spécifiques, notamment une ventilation, un contrôle de la température et une gestion de l'humidité adéquats. La salle des machines doit accueillir non seulement les machines de l'ascenseur, mais également le personnel de service qui effectue l'entretien, les inspections et les réparations réguliers.
L'innovation des ascenseurs sans salle des machines (MRL)
Philosophie de conception révolutionnaire
La technologie des ascenseurs MRL réinvente fondamentalement la relation entre les machines et l’espace du bâtiment. En intégrant le moteur et les systèmes de commande directement dans la cabine d'ascenseur ou dans la structure de la cage, les systèmes MRL éliminent le besoin d'une salle des machines séparée. Cette innovation, développée grâce à une ingénierie avancée et à la science des matériaux, a transformé la conception des ascenseurs depuis son introduction dans les années 1980.
Comment fonctionnent les systèmes MRL
Au lieu des mécanismes traditionnels à corde et poulie fonctionnant par le haut, les systèmes MRL utilisent l'une des deux technologies principales :
- Entraînement direct sans engrenage : Le moteur se connecte directement à la poulie sans boîte de vitesses intermédiaire, réduisant ainsi la complexité mécanique et les besoins de maintenance. Cette conception permet une accélération en douceur et un nivellement précis.
- Systèmes à engrenages compacts : Des engrenages plus petits et plus efficaces s'intègrent dans la structure de l'arbre ou dans la voiture elle-même, maintenant la multiplication du couple tout en réduisant les exigences de taille globale.
Intégration spatiale et avantages
En déplaçant les composants mécaniques au sommet de la structure du puits ou dans le châssis de la voiture lui-même, les systèmes MRL récupèrent un espace précieux dans le bâtiment. Une installation MRL typique récupère 80 à 120 mètres carrés qui seraient autrement réservés à la salle des machines. Cet espace récupéré peut être converti en surface de plancher louable, augmentant ainsi le potentiel de génération de revenus du bâtiment ou offrant des fonctionnalités supplémentaires sans augmenter l'empreinte globale du bâtiment.
Adaptabilité environnementale
Les systèmes MRL s’avèrent particulièrement avantageux dans des conditions environnementales difficiles. Ils ne nécessitent aucune climatisation dédiée, fonctionnent de manière fiable dans des températures extrêmes (climats chauds et froids) et fonctionnent efficacement à haute altitude où la densité de l'air affecte l'efficacité du refroidissement. Cette adaptabilité rend la technologie MRL particulièrement intéressante pour les projets situés dans des endroits géographiquement divers.

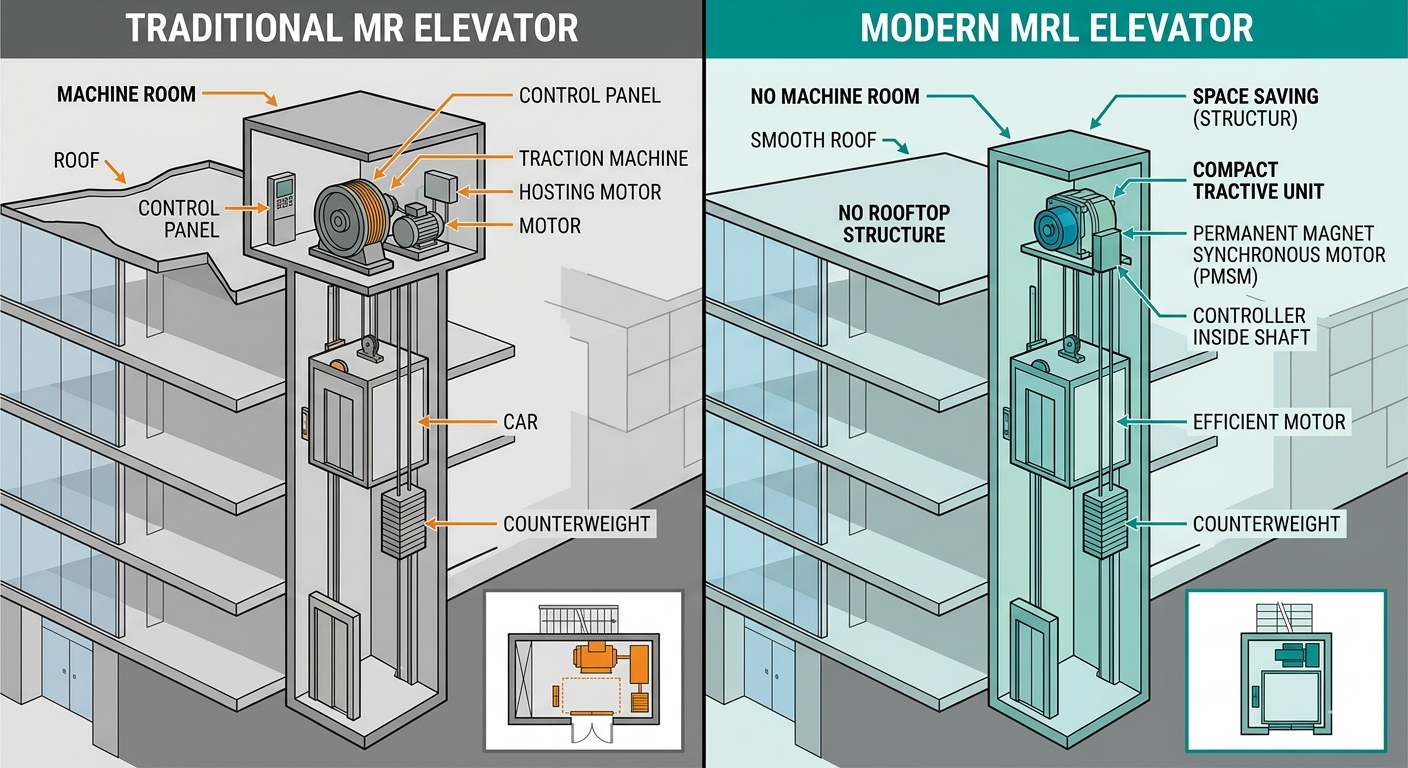

Comparaison détaillée : ascenseurs MRL et MR
Le tableau suivant présente une comparaison complète des caractéristiques clés dans plusieurs dimensions :
| Caractéristique | Ascenseurs MRL | Ascenseurs MR |
|---|---|---|
| Salle des machines requise | Non | Oui (80-120 m2) |
| Vitesse d'installation | Plus rapide (3-4 semaines) | Standard (4-6 semaines) |
| Coût en capital initial | 15 à 20 % plus élevé | Base de référence standard |
| Valeur de récupération d'espace | Élevé (surface louable supplémentaire) | Nonne (space is mandatory) |
| Complexité de la maintenance | Inférieur (moins de composants) | Norme (procédures établies) |
| Coût d'entretien annuel | 5 à 10 % de moins | Base de référence standard |
| Besoins en matière de contrôle environnemental | Nonne required | Ventilation et refroidissement nécessaires |
| Plage de vitesse typique | 1,0-4,0 m/s | 1,0-4,0 m/s |
| Capacité de charge | 1 000-2 500 kg | 1 000-3 500 kg |
| Accès aux services | Accès à la fosse et au sommet de la voiture | Accès à la salle des machines |
Analyse financière : coût total de possession
Investissement initial
Les ascenseurs MRL bénéficient généralement d'une prime de 15 à 20 % par rapport aux systèmes MR traditionnels lors de l'achat et de l'installation initiaux. Ce coût initial plus élevé reflète l’ingénierie avancée, les composants spécialisés et les systèmes de contrôle sophistiqués requis. Pour un projet de bâtiment commercial typique, cette prime varie de 15 000 $ à 35 000 $ par unité, selon les spécifications et la complexité de l'installation.
Valeur économique liée à l'espace
L’avantage économique le plus important des systèmes MRL réside dans l’espace récupéré des bâtiments. Sur les marchés de l'immobilier commercial dont les valeurs varient entre 300 et 1 000 dollars par mètre carré par an, la suppression d'une salle des machines de 80 à 120 mètres carrés génère des avantages financiers substantiels :
- Revenus de location annuels supplémentaires : 24 000 $ à 120 000 $ par unité d'ascenseur
- Augmentation de la valeur en capital : 300 000 $ à 1,2 million $ par ascenseur (selon les conditions du marché)
- Période de récupération du coût de la prime : généralement 1 à 3 ans sur les marchés commerciaux
- Appréciation des actifs à long terme : l'espace récupéré s'apprécie avec la valeur du bâtiment
Dépenses d'entretien et d'exploitation
Les systèmes MRL démontrent une rentabilité opérationnelle supérieure à long terme grâce à des exigences de maintenance réduites. L'absence de boîte de vitesses, une complexité mécanique réduite et moins de points de lubrification contribuent à :
- Économies annuelles de maintenance : 5 à 10 % par rapport aux systèmes MR
- Fréquence d'arrêt réduite grâce à une mécanique simplifiée
- Coûts réduits des pièces de rechange tout au long du cycle de vie de l’équipement
- Diminution des incidents de réparation d'urgence
- Élimination des coûts du contrôle environnemental
Analyse des coûts du cycle de vie
Sur un cycle de vie d'ascenseur de 20 ans, l'analyse du coût total favorise généralement les systèmes MRL dans les environnements commerciaux urbains :
- Années 1 à 3 : les systèmes MR semblent plus économiques en raison de coûts initiaux inférieurs
- Années 4 à 10 : les systèmes MRL récupèrent la prime initiale grâce à la valeur de location de l'espace
- Années 11 à 20 : les systèmes MRL démontrent des performances financières cumulatives supérieures grâce à des économies de maintenance et à l'appréciation de la propriété
- Avantage global sur 20 ans : 100 000 $ à 500 000 $ par unité sur les marchés commerciaux typiques
Applications optimales : MRL vs MR dans différents types de bâtiments
Exigences relatives aux ascenseurs commerciaux
Les bâtiments commerciaux, notamment les tours de bureaux, les centres commerciaux et les établissements d'accueil, présentent des arguments convaincants pour l'évaluation de la technologie MRL. Dans ces environnements, chaque mètre carré d’espace se traduit directement par une génération de revenus. L’avantage de récupération d’espace des systèmes MRL devient décisif, notamment dans les zones métropolitaines où les valeurs immobilières sont les plus élevées.
Avantages des LMR commerciales :
- Maximise la surface de plancher louable et la valeur du bâtiment
- Réduit les contraintes architecturales et les limitations de conception
- Permet des aménagements d'étage flexibles sans hébergement dans la salle des machines
- Prend en charge les configurations de bureaux modernes et décloisonnés
- Améliore les références en matière de durabilité du bâtiment
Avantages commerciaux de la RM :
- Réseaux de maintenance établis et familiarité des techniciens
- Investissement initial en capital inférieur
- Options haute capacité disponibles (jusqu'à 3 500 kg)
- Performances éprouvées dans des environnements d'utilisation extrême
Applications d'ascenseurs résidentiels pour passagers
In ascenseur résidentiel projets, la décision entre les systèmes MRL et MR dépend de la hauteur du bâtiment, de la densité et du positionnement sur le marché.
Adéquation des LMR dans les projets résidentiels :
- Immeubles résidentiels de hauteur moyenne (8 à 25 étages)
- Développements d'appartements de luxe urbains
- Projets résidentiels et commerciaux à usage mixte
- Projets de remplissage urbain à espace limité
- Bâtiments résidentiels durables et certifiés verts
Adéquation MR dans les projets résidentiels :
- Tours résidentielles de grande hauteur (25 étages)
- Bâtiments avec infrastructure de salle des machines existante
- Projets moins sensibles aux coûts
- Développements nécessitant des ascenseurs de très grande capacité
- Bâtiments dans des régions avec des traditions établies en matière de maintenance MR
Considérations relatives aux ascenseurs à grande vitesse
Ascenseurs à grande vitesse fonctionner à 3,5-4,0 m/s ou plus présente des considérations uniques. Bien que les systèmes MRL et MR puissent s'adapter à ces vitesses, les configurations MR traditionnelles dominent dans les applications ultra-rapides en raison de pratiques d'ingénierie établies et de performances éprouvées à des vitesses extrêmes. Cependant, la technologie avancée MRL continue de se développer sur des marchés à plus grande vitesse.
Solutions pour petites salles de machines
Une catégorie intermédiaire existe entre les systèmes MR traditionnels et les systèmes MRL complets : petits ascenseurs de salle des machines . Ces systèmes compriment les composants de la machine dans un encombrement plus petit (20 à 40 mètres carrés) situé à l'intérieur ou à côté de la structure du puits. Cette approche propose :
- Récupération d'espace modérée par rapport aux systèmes MRL complets
- Coût initial inférieur à celui des systèmes MRL complets
- Protocoles de maintenance établis et disponibilité plus large des techniciens
- Flexibilité pour les applications de rénovation
- Compromis efficace pour les projets de transition
Avantages techniques et caractéristiques de performance
Profils de vitesse et d'accélération
Les systèmes MRL et MR atteignent des plages de vitesse comparables (1,0 à 4,0 m/s pour les ascenseurs standard), avec des caractéristiques d'accélération déterminées par des considérations de confort des passagers plutôt que par des contraintes mécaniques. Les systèmes MRL modernes utilisent des entraînements à fréquence variable (VFD) sophistiqués qui fournissent des courbes d'accélération plus douces et des contraintes mécaniques réduites par rapport aux systèmes traditionnels.
Performances en matière d'efficacité énergétique
Les systèmes MRL démontrent une efficacité énergétique supérieure grâce à plusieurs mécanismes :
- Avantage de l'entraînement direct : Les systèmes sans engrenage éliminent les pertes par friction de la boîte de vitesses, améliorant ainsi l'efficacité globale de 10 à 15 %
- Freinage régénératif : Les unités MRL modernes captent l'énergie cinétique pendant la descente, restituant ainsi l'énergie aux systèmes du bâtiment
- Consommation en veille réduite : Les systèmes de contrôle simplifiés consomment moins d'énergie pendant les périodes d'inactivité
- Gestion thermique : Des besoins de refroidissement plus efficaces réduisent les demandes d'énergie auxiliaire
Systèmes de sécurité et de redondance
Les deux systèmes intègrent des fonctionnalités de sécurité complètes, bien que les approches de mise en œuvre diffèrent :
Caractéristiques de sécurité des LMR :
- Plusieurs systèmes de verrouillage mécanique le long de l'arbre
- Capacité de descente d'urgence intégrée (systèmes d'alimentation de secours)
- Détection sophistiquée de pesage de charge et de déséquilibre
- Capteurs de sécurité de porte avancés et mécanismes de verrouillage
Caractéristiques de sécurité MR :
- Protocoles de sécurité éprouvés et bien établis (technologie centenaire)
- Systèmes de freinage redondants et arrêts mécaniques
- Fonctionnement manuel d'urgence accessible depuis la salle des machines
- Large familiarité des techniciens de service avec les procédures de sécurité
Caractéristiques du bruit et des vibrations
Les systèmes MRL produisent généralement des niveaux de bruit de fonctionnement inférieurs en raison de :
- Absence de bruit mécanique de boîte de vitesses
- Accouplement direct moteur-réa réduisant la transmission des vibrations
- Systèmes d'amortissement avancés intégrés à la suspension de la voiture
- Pas de ventilateurs de ventilation de la salle des machines générant du bruit ambiant
Les systèmes MR peuvent générer des niveaux de bruit plus élevés, en particulier avec les machines à engrenages, bien que les conceptions modernes continuent d'améliorer les performances acoustiques grâce à des supports d'isolation et à des conceptions de roulements améliorées.
Calendrier d’installation, logistique et considérations de mise en œuvre
Comparaison de la durée d'installation
Les systèmes MRL accélèrent généralement les délais des projets grâce à des procédures d'installation simplifiées :
- Installation des LMR : 3-4 semaines entre la livraison et les tests opérationnels
- Installation MR : 4 à 6 semaines incluant la préparation de la salle des machines
- Gain de temps : Déploiement 15 à 25 % plus rapide avec les systèmes MRL
- Impact : Coûts de financement de construction réduits et génération de revenus plus rapide
Avantages logistiques des systèmes MRL
La suppression des exigences en matière de salle des machines simplifie considérablement la logistique du chantier :
- Exigences réduites en matière de livraison d’équipement
- Procédures de préparation de l'arbre simplifiées
- Modifications minimales du renforcement structurel
- Exigences réduites en matière d'espace sur le site pour l'équipement d'installation et la scène
- Coordination plus rapide entre l'installation d'ascenseurs et les autres corps de métier
Scénarios de rénovation et de modernisation
Lors de la modernisation de bâtiments existants, la technologie MRL offre des avantages distincts pour les environnements contraints. Les projets de rénovation et de modernisation de bâtiments se heurtent souvent à des limitations d’espace auxquelles les systèmes MRL s’adaptent naturellement. Les petits ascenseurs pour salles de machines constituent une solution intermédiaire pour les rénovations où l'intégration complète du MRL s'avère peu pratique.
Maintenance, service et opérations à long terme
Protocoles de maintenance préventive
Les systèmes MRL et MR bénéficient tous deux d’une maintenance préventive régulière, bien que les approches de mise en œuvre diffèrent considérablement :
Exigences de maintien des LMR :
- Inspections semestrielles (vs trimestrielles pour les systèmes MR)
- Contrôles de composants simplifiés grâce au nombre réduit de pièces mécaniques
- Pas d'analyse de l'huile de boîte de vitesses ni de cycles de remplacement
- Accès direct à la plupart des composants sans accès à la salle des machines
- Environ 20 à 30 % d'heures de maintenance en moins par an
Exigences de maintenance MR :
- Inspections trimestrielles et cycles de maintenance de routine
- Échantillonnage, analyse et remplacement périodique de l'huile de boîte de vitesses
- Contrôles réguliers du système climatique de la salle des machines
- Lubrification et réglage approfondis des composants mécaniques
- Procédures établies familières à la plupart des équipes de maintenance
Cycles d’usure et de remplacement des composants
Les systèmes MRL démontrent des cycles de vie prolongés des composants grâce à une complexité mécanique réduite :
- Rails de guidage : 20 ans (les deux systèmes)
- Réas de traction : 15-20 ans (MRL), 10-15 ans (systèmes à engrenages MR)
- Composants de frein : 8-12 ans (les deux systèmes)
- Électronique de contrôle : 12-18 ans (les deux systèmes)
- Mécanismes de porte : 10-15 ans (les deux systèmes)
- Boîte de vitesses (MR uniquement) : Généralement 15 à 20 ans
Service d'urgence et réponse
Les capacités de réponse du service et de gestion des urgences diffèrent selon les types de systèmes :
Intervention d’urgence LMR :
- L'alimentation de secours embarquée permet la sortie des passagers sans accès à la salle des machines
- Dépannage simplifié grâce à des systèmes de surveillance intégrés
- Exigences de diagnostic sur site réduites
Intervention d'urgence IRM :
- Protocoles et procédures d'urgence établis largement compris
- Accès manuel direct aux systèmes mécaniques pour intervention d'urgence
- Formation de technicien étendue et base d'expérience disponible
Formation et certification de technicien
Alors que les systèmes MR bénéficient d'une plus grande familiarité des techniciens en raison d'une présence plus longue sur le marché, la formation des techniciens MRL a considérablement mûri. Les réseaux de services modernes proposent désormais des programmes complets de certification MRL. Lors de l’évaluation de la sélection du système, vérifiez la disponibilité des techniciens locaux et l’accessibilité à la formation pour votre emplacement géographique spécifique.
Conformité réglementaire, normes de sécurité et exigences du code
Normes de sécurité internationales
Les ascenseurs MRL et MR doivent être conformes à des normes de sécurité internationales strictes, notamment la série ISO 4190 (sécurité des ascenseurs et escaliers mécaniques), la série EN 81 (normes européennes) et les variations nationales des principaux marchés. Ces normes établissent des exigences complètes pour :
- Limites de capacité de charge et procédures de test
- Systèmes de descente et de sauvetage d'urgence
- Dispositions relatives à la sécurité des fosses et aux sorties de secours
- Exigences en matière de sécurité électrique et d’alimentation de secours
- Protocoles d’inspection et de test réguliers
Variations réglementaires régionales
Les réglementations régissant les systèmes de LMR varient considérablement selon les juridictions :
Europe : Adoption généralisée des LMR avec un cadre réglementaire complet prenant en charge les installations sans salle des machines dans les bâtiments jusqu'à 25 étages
Amérique du Nord : L'adoption des LMR est en augmentation, mais avec des réglementations variables au niveau des provinces et des États ; certaines juridictions imposent des restrictions de hauteur sur les systèmes MRL
Asie-Pacifique : Marché des LMR en expansion rapide avec le développement de cadres réglementaires adaptés aux technologies émergentes
Diligence raisonnable en matière de conformité
Avant de finaliser la sélection du système, effectuez une vérification réglementaire approfondie :
- Consultez les codes du bâtiment locaux et les réglementations relatives aux ascenseurs
- Collaborer avec les autorités compétentes en matière de construction pendant la phase de conception
- Vérifiez la certification du système MRL dans votre juridiction spécifique
- Confirmer les exigences en matière de licence et de certification des techniciens
- Comprendre les mandats d’inspection et d’essais périodiques
Considérations sur l’impact environnemental et la durabilité
Analyse de la consommation d'énergie
Les systèmes MRL démontrent des avantages environnementaux mesurables grâce à une consommation d’énergie réduite :
- Énergie opérationnelle : Réduction de 10 à 15 % grâce à une efficacité mécanique améliorée
- Énergie auxiliaire : Élimination des systèmes de climatisation des salles des machines
- Systèmes régénératifs : Capture et réutilisation de l'énergie cinétique pendant la descente (unités MRL avancées)
- Réduction annuelle de CO2 : Environ 5 à 10 tonnes métriques par ascenseur par an (selon les modèles d'utilisation)
Efficacité matérielle et réduction des déchets
La conception rationalisée des systèmes MRL réduit la consommation de matériaux :
- Moins de composants mécaniques réduisent les déchets de fabrication
- La salle des machines supprimée réduit les besoins en acier de construction
- La conception simplifiée facilite le recyclage des composants en fin de vie
- La technologie à entraînement direct élimine l'huile de boîte de vitesses, réduisant ainsi les déchets dangereux
Avantages environnementaux au niveau du bâtiment
La sélection des systèmes MRL contribue à des réalisations plus larges en matière de durabilité des bâtiments :
- Amélioration des scores de certification LEED et autres certifications de bâtiments écologiques
- Exigences réduites en matière de dimensionnement du système CVC (pas de refroidissement de la salle des machines)
- Amélioration des cotes d’efficacité énergétique des bâtiments
- Démonstration d’engagement envers la responsabilité environnementale
- Qualification potentielle pour les incitations à la construction écologique et les avantages fiscaux
Cadre décisionnel : sélection du système optimal pour votre projet
Critères de décision clés
Évaluez votre projet par rapport aux principaux critères suivants :
| Facteur de décision | Favorise la LMR | Favorise MR | Neutre/dépendant du contexte |
|---|---|---|---|
| Prime de coût d’espace | Haute valeur commerciale | Espace de faible valeur ou superficie illimitée | Valeur spatiale modérée |
| Hauteur du bâtiment | 8-25 histoires | 25 histoires | De faible hauteur (moins de 8 étages) |
| Priorité du budget d’investissement | Accent sur la valeur à long terme | Minimisation immédiate des coûts | Approche équilibrée |
| Chronologie du projet | Horaires accélérés | Délais standards | Horaires flexibles |
| Environnement réglementaire | Juridictions favorables aux LMR | Régions centrées sur l'IRM | Des réglementations flexibles |
| Infrastructure de services locaux | Réseaux de techniciens MRL établis | Base de services MR traditionnelle | Développer des options de services |
| Philosophie opérationnelle | Moderne et axé sur l’efficacité | Approche prudente et éprouvée | Des priorités mitigées |
Processus d'évaluation spécifique au projet
Suivez cette approche structurée pour évaluer l’adéquation du système à votre projet spécifique :
Étape 1 : Quantifier l’économie spatiale
Calculez la valeur financière de l’espace des salles des machines récupéré dans votre marché spécifique et votre type de bâtiment. Multipliez 100 mètres carrés par les taux de location annuels locaux ou la valeur des propriétés. Si cette valeur dépasse 25 000 $ par an ou 250 000 $ en valeur en capital, les aspects économiques du MRL favoriseront probablement votre projet.
Étape 2 : Évaluer la faisabilité réglementaire
Contactez votre autorité locale en matière de construction et confirmez la conformité aux LMR pour la hauteur de bâtiment et la juridiction proposées. Les restrictions réglementaires peuvent éliminer l'option des LMR, quels que soient les avantages économiques.
Étape 3 : Évaluer la disponibilité des techniciens
Recherchez les entreprises locales de services d’ascenseurs et vérifiez la certification et l’expérience MRL dans votre région. Une infrastructure de service inadéquate peut créer des risques opérationnels malgré d’autres avantages du système.
Étape 4 : Calculer le coût total de possession
Coûts du projet sur le cycle de vie de 20 ans de l'ascenseur, y compris l'achat initial, l'installation, la maintenance, l'énergie et la valeur de récupération d'espace. Étendez l’analyse pour tenir compte de l’appréciation de la propriété et de l’évolution des revenus locatifs au fil du temps.
Étape 5 : envisagez la flexibilité et l'adaptabilité
Évaluer les futures modifications potentielles du bâtiment, les changements d’utilisation et l’évolution technologique. Les systèmes MRL peuvent offrir une meilleure adaptabilité aux exigences changeantes grâce à leur conception compacte.
Scénarios de mise en œuvre pratiques
Scénario 1 : Tour de bureaux commerciaux urbains
Une tour de bureaux de 20 étages dans un quartier d'affaires métropolitain avec des valeurs d'espace premium (500 $ par mètre carré par an) prévoyait quatre unités d'ascenseur. Chaque suppression de salle des machines permet de récupérer environ 100 mètres carrés, générant 200 000 $ de valeur locative annuelle. Le coût de la prime MRL de 60 000 $ par unité (240 000 $ au total) est amorti en 12 à 14 mois grâce à l'espace récupéré uniquement. De plus, une installation plus rapide accélère le début du bail et la génération de revenus locatifs.
Recommandation : Les systèmes MRL offrent un avantage économique incontestable
Scénario 2 : Complexe résidentiel de banlieue
Un développement résidentiel de taille moyenne de 12 étages dans une zone suburbaine avec des valeurs foncières modérées (150 à 250 $ par mètre carré par an). Deux unités d'ascenseur avec suppression de salle des machines récupérant chacune 90 mètres carrés offrent une valeur économique modérée (27 000 à 45 000 $ par an). Le coût de la prime MRL de 30 000 $ par unité nécessite 8 à 16 mois pour récupérer la valeur de l'espace. Les acheteurs résidentiels donnent généralement la priorité à l’espace supplémentaire plutôt qu’à l’efficacité opérationnelle.
Recommandation : La MRL offre un avantage modéré ; La RM reste une option compétitive
Scénario 3 : Rénovation d'un édifice patrimonial
Une structure historique avec des contraintes strictes de hauteur et de façade nécessite des ascenseurs modernes dans des limites spatiales strictes. L’installation traditionnelle d’une salle des machines s’avère impossible en raison des restrictions patrimoniales. Les petites salles de machines ou les systèmes MRL complets deviennent obligatoires plutôt que facultatifs, éliminant ainsi la MR traditionnelle comme alternative viable.
Recommandation : Systèmes MRL ou petites salles de machines requis par les contraintes du projet
Scénario 4 : Tour résidentielle de luxe de grande hauteur
Une tour résidentielle de luxe de 35 étages nécessitant des ascenseurs ultra performants d'une capacité de 2 500 kg. Les limitations de la technologie MRL à des hauteurs extrêmes et les exigences de capacité spécifiques favorisent les systèmes MR traditionnels. Les avantages de la récupération d’espace diminuent lorsque les unités résidentielles haut de gamme ont des valeurs au mètre carré plus élevées que les autres utilisations disponibles pour l’espace des ascenseurs.
Recommandation : Les systèmes MR traditionnels mieux adaptés aux exigences du projet
Technologies émergentes et développements futurs
Capacités avancées de MRL
Les progrès technologiques continus étendent les applications MRL à des domaines MR auparavant traditionnels :
- Systèmes LMR à plus grande vitesse : Les technologies émergentes permettent aux systèmes MRL d'atteindre des vitesses allant jusqu'à 4,5 m/s, élargissant ainsi les applications aux bâtiments plus hauts
- Capacités de charge accrues : Les conceptions modernes approchent la capacité de 3 000 kg, auparavant exclusive aux systèmes MR
- Récupération d’énergie améliorée : Les systèmes régénératifs captent l’énergie cinétique avec une plus grande efficacité et une plus grande capacité de stockage
- Intégration IoT : Les algorithmes de maintenance prédictive optimisent les intervalles d’entretien et réduisent les pannes inattendues
- Intégration du bâtiment intelligent : Connectivité transparente avec les systèmes de gestion de bâtiment pour un flux de trafic optimisé
Solutions hybrides et transitionnelles
L’évolution du marché produit des solutions intermédiaires mêlant les avantages du MRL et du MR :
- Salles de machines compactes : Les pièces de 20 à 40 mètres carrés réduisent la pénalité d'espace tout en conservant les avantages MR
- Systèmes de composants distribués : Moteur et commandes séparés stratégiquement au sein de la structure du bâtiment
- Approches de conception modulaire : Des systèmes faciles à mettre à niveau pour s'adapter à l'intégration technologique future
Durabilité et intégration des technologies vertes
Le développement futur des ascenseurs met de plus en plus l’accent sur la performance environnementale :
- Des systèmes régénératifs avancés restituant 20 à 30 % de l’énergie consommée aux bâtiments
- Intégration avec des systèmes d'énergie renouvelable (solaire, éolien) pour l'alimentation des ascenseurs
- Matériaux légers réduisant les exigences structurelles et la consommation d'énergie
- Gestion du trafic optimisée par l'IA réduisant la consommation d'énergie de 15 à 25 %
- Conception d’économie circulaire facilitant la réutilisation et le recyclage des composants
Liste de contrôle de mise en œuvre et prochaines étapes
Activités de planification pré-décisionnelle
- Engager des consultants en ascenseurs dès le début de la phase de conception architecturale
- Analyser le marché immobilier local et la valorisation des espaces
- Contacter les autorités du bâtiment pour obtenir des conseils préliminaires sur le code
- Rechercher les capacités et la disponibilité du fournisseur de services d'ascenseurs local
- Effectuer une évaluation technique préliminaire de la structure pour vérifier la compatibilité du système
- Développer des estimations de coûts préliminaires et des modèles financiers pour les deux systèmes
- Identifier les futures modifications du bâtiment ou les scénarios d’utilisation adaptative
- Établir un calendrier de décision aligné sur les étapes de la phase de conception
Vérification de la phase de conception
- Préparer les spécifications détaillées du système d’ascenseur basées sur la technologie sélectionnée
- Obtenir l'approbation officielle des autorités de construction pour le système sélectionné
- Développer la conception de la salle des machines (si MR sélectionné) ou la vérification de l'arbre (si MRL sélectionné)
- Intégrer les exigences des ascenseurs à la conception architecturale et structurelle
- Confirmer les connexions aux services publics et les exigences électriques
- Établir les exigences et les procédures d’accès pour la maintenance
- Créer des manuels d'exploitation et de maintenance pour le système sélectionné
- Finaliser l'approvisionnement et la planification des équipements d'ascenseur
Activités post-sélection
- Établir des contrats de services de maintenance avec des prestataires qualifiés
- Organiser une formation des techniciens sur les spécifications du système sélectionné
- Élaborer des calendriers et des procédures de maintenance préventive
- Planifier les protocoles et procédures d’intervention d’urgence
- Établir la communication avec les résidents ou les occupants concernant les systèmes d'ascenseur
- Créer de la documentation pour la gestion des installations et les opérations futures
Foire aux questions
Q1 : Que signifie MRL et en quoi est-il différent des ascenseurs traditionnels ?
MRL signifie Machine Room-Less. Les ascenseurs traditionnels nécessitent une salle des machines dédiée (généralement de 80 à 120 mètres carrés) pour abriter le moteur, la boîte de vitesses, les freins et les systèmes de contrôle. Les ascenseurs MRL intègrent ces composants directement dans la cabine d'ascenseur ou dans la structure de la cage, éliminant ainsi le besoin d'un espace de salle des machines séparé. Cette différence fondamentale de conception a des implications significatives sur l’agencement du bâtiment, les coûts de construction, l’utilisation de l’espace et l’efficacité opérationnelle.
Q2 : Les ascenseurs MRL sont-ils sûrs par rapport aux ascenseurs traditionnels pour salle des machines ?
Oui, les ascenseurs MRL répondent aux mêmes normes de sécurité que les ascenseurs MR traditionnels. Les deux systèmes sont conformes aux réglementations internationales de sécurité (série ISO 4190, série EN 81 et variantes nationales). Les systèmes MRL intègrent des systèmes de verrouillage mécanique sophistiqués, des capacités de descente d'urgence, des systèmes de surveillance avancés et de multiples redondances. Le profil de sécurité des systèmes MRL modernes a été largement validé au cours de décennies de déploiement mondial et d’amélioration continue.
Q3 : Quelle est la différence de coût entre les ascenseurs MRL et MR ?
Les ascenseurs MRL coûtent généralement 15 à 20 % de plus que les ascenseurs MR traditionnels lors de l'achat et de l'installation initiaux (prime de 15 000 à 35 000 $ par unité selon les spécifications). Cependant, cette différence de coût initial est souvent récupérée grâce à la valeur de l'espace du bâtiment récupéré en 1 à 3 ans dans les environnements commerciaux. Sur un cycle de vie de 20 ans, les systèmes MRL offrent généralement un coût total de possession supérieur grâce à la récupération de l'espace, à la réduction des coûts de maintenance et à une efficacité énergétique améliorée.
Q4 : Quel système est le meilleur pour les immeubles de grande hauteur ?
Pour les bâtiments de plus de 25 à 30 étages, les systèmes MR traditionnels restent la norme établie. La technologie MRL s'étend continuellement vers des hauteurs plus élevées, avec des systèmes modernes fonctionnant désormais efficacement jusqu'à 25 étages, mais les applications de très grande hauteur (35 étages) privilégient toujours généralement les systèmes MR. Cependant, évaluez les exigences spécifiques du projet : certaines applications de hauteur moyenne bénéficient davantage du MRL malgré l'utilisation traditionnelle du MR à des hauteurs comparables ailleurs.
Q5 : Quelle quantité de maintenance les systèmes MRL nécessitent-ils ?
Les systèmes MRL nécessitent une maintenance moins fréquente que les systèmes MR traditionnels. Les systèmes MRL nécessitent généralement des inspections semestrielles (par rapport aux systèmes MR trimestriels) et éliminent de nombreuses tâches de maintenance telles que les vidanges d'huile de boîte de vitesses et les vérifications du système climatique de la salle des machines. Les heures de maintenance annuelles sont généralement inférieures de 20 à 30 % pour les systèmes MRL, ce qui se traduit par des économies annuelles de 5 à 10 % sur les coûts de maintenance.
Q6 : Les systèmes MRL peuvent-ils être installés dans des bâtiments existants lors d'une rénovation ?
Les systèmes MRL fonctionnent bien pour certaines applications de rénovation, en particulier lorsque les contraintes d'espace limitent l'installation traditionnelle en salle des machines. Toutefois, les éléments structurels existants peuvent compliquer l’installation. Les petits ascenseurs de salle des machines (20 à 40 mètres carrés) offrent souvent de meilleures solutions de rénovation en équilibrant la récupération de l'espace et la faisabilité de l'installation. Chaque projet de rénovation nécessite une évaluation individuelle de la compatibilité structurelle et des contraintes spatiales.
Q7 : Quelle est la période de récupération pour le coût d’installation plus élevé du MRL ?
Dans les environnements commerciaux avec des valeurs immobilières élevées (300 $ par mètre carré par an), la valeur de récupération de l'espace couvre généralement le coût de la prime MRL dans un délai de 12 à 24 mois. Sur les marchés résidentiels ou de moindre valeur, le retour sur investissement s'étend sur 3 à 5 ans. Au cours du cycle de vie complet des ascenseurs, soit 20 ans, les systèmes MRL démontrent généralement des performances financières supérieures dans la plupart des marchés urbains et métropolitains.
Q8 : Y a-t-il des zones géographiques dans lesquelles les systèmes de LMR ne sont pas recommandés ?
Certaines régions maintiennent des restrictions réglementaires sur les systèmes MRL, notamment en ce qui concerne les limitations de hauteur des bâtiments. De plus, les zones où la formation et la certification des techniciens MRL sont limitées peuvent présenter des problèmes de service. Vérifiez toujours les codes du bâtiment locaux et l’infrastructure de service avant de finaliser la sélection du système. Les emplacements éloignés dotés de réseaux de service d'ascenseurs clairsemés peuvent favoriser les systèmes MR traditionnels pour lesquels les techniciens sont plus familiers.
Q9 : Comment les systèmes MRL fonctionnent-ils dans des climats extrêmes ?
Les systèmes MRL démontrent des performances supérieures dans les environnements à températures extrêmes (climats chauds et froids) car ils ne nécessitent aucun contrôle climatique dédié. Les systèmes MR traditionnels nécessitent des salles de machines chauffées et refroidies pour maintenir les performances des composants. Les installations à haute altitude privilégient également les systèmes MRL où la densité de l'air a un impact sur l'efficacité de refroidissement des systèmes traditionnels. Cette adaptabilité rend la technologie MRL particulièrement intéressante pour les emplacements géographiquement difficiles.
Q10 : Que se passe-t-il en cas de panne de courant dans un ascenseur MRL ?
Les systèmes MRL modernes incluent des capacités de descente d'urgence embarquées, permettant aux passagers de sortir en toute sécurité vers l'étage le plus proche à l'aide de systèmes d'alimentation de secours. Cela élimine le besoin d’une intervention externe pour atteindre les passagers en cas de panne de courant. Les systèmes MR traditionnels offrent également des options d'alimentation de secours, mais l'approche intégrée des systèmes MRL s'avère souvent plus efficace. Vérifiez les spécifications d’alimentation de secours auprès des fabricants pour les exigences spécifiques de votre application.
Q11 : Puis-je convertir un bâtiment de MRL en MR ou vice versa ?
La conversion des systèmes existants s'avère coûteuse et peu pratique. La conversion MRL en MR nécessiterait des modifications structurelles massives pour s'adapter à la construction de la salle des machines et aux systèmes mécaniques. La conversion MR-MRL est confrontée à des défis similaires nécessitant un remplacement important de composants. La sélection du système doit tenir compte de la stabilité à long terme et les scénarios de conversion ne doivent pas être pris en compte dans les principaux critères de décision.
Q12 : Comment puis-je savoir si mon bâtiment est adapté à l'installation de MRL ?
Les candidats MRL appropriés incluent : les bâtiments de 8 à 25 étages, les zones urbaines à espace limité, les projets où la valeur immobilière justifie un coût d'installation élevé, les juridictions avec l'approbation réglementaire MRL et les zones avec des techniciens de service MRL disponibles. Les candidats inappropriés comprennent : les structures de très faible hauteur (où les économies d'espace ne justifient pas les coûts), les immeubles de très grande hauteur (25 étages), les régions soumises à des restrictions réglementaires MRL et les zones sans infrastructure de service MRL. Engager des consultants en ascenseurs pour une évaluation formelle de l’adéquation.
